プロダクト細部
起源の場所: 中国
ブランド名: Qifan
証明: ISO, CCC, CE, RoHS, TUV
モデル番号: YJV32
支払及び船積みの言葉
最小注文数量: 100m
価格: usd3-8/meter
パッケージの詳細: 木製ドラム 梱包詳細 内包: 木製のリール,プラスチックリール,紙のリール 外包: カートンボックス,引き出す箱,パレット利用可能
受渡し時間: 30~45日
支払条件: D/A,D/P,L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 50000K メートル/月
モデルNO: |
YJV32 YJV22 |
ワイヤーコア材料: |
裸の銅線 |
モデル: |
Yjv32 Yjv22 Yjsv |
ブランド: |
キファン |
エンジニアいいえ。: |
206 |
工場番号: |
3 工場 12 ワークショップ |
スタンダード: |
IEC BS VDE ICEA |
スタッフ: |
3048 |
試供品: |
そうだ |
輸送パッケージ: |
ドラム |
仕様: |
25~1600mm2 |
商標: |
キファン |
原産地: |
中国 |
HSコード: |
8544601200 |
供給の能力: |
月間50000km |
適用する: |
建設,上部,地下,工業,発電所 |
電圧: |
中型の電圧ケーブル |
流動: |
DCとAC |
断熱材料: |
XLPE |
蓋材: |
PVC |
材料の形状: |
丸いワイヤ |
サンプル: |
US$ 0/メートル 1 メートル(最小注文) |サンプルのリクエスト |
モデルNO: |
YJV32 YJV22 |
ワイヤーコア材料: |
裸の銅線 |
モデル: |
Yjv32 Yjv22 Yjsv |
ブランド: |
キファン |
エンジニアいいえ。: |
206 |
工場番号: |
3 工場 12 ワークショップ |
スタンダード: |
IEC BS VDE ICEA |
スタッフ: |
3048 |
試供品: |
そうだ |
輸送パッケージ: |
ドラム |
仕様: |
25~1600mm2 |
商標: |
キファン |
原産地: |
中国 |
HSコード: |
8544601200 |
供給の能力: |
月間50000km |
適用する: |
建設,上部,地下,工業,発電所 |
電圧: |
中型の電圧ケーブル |
流動: |
DCとAC |
断熱材料: |
XLPE |
蓋材: |
PVC |
材料の形状: |
丸いワイヤ |
サンプル: |
US$ 0/メートル 1 メートル(最小注文) |サンプルのリクエスト |
| ポイント | カテゴリーA,B について | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| カテゴリーA,B について | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |

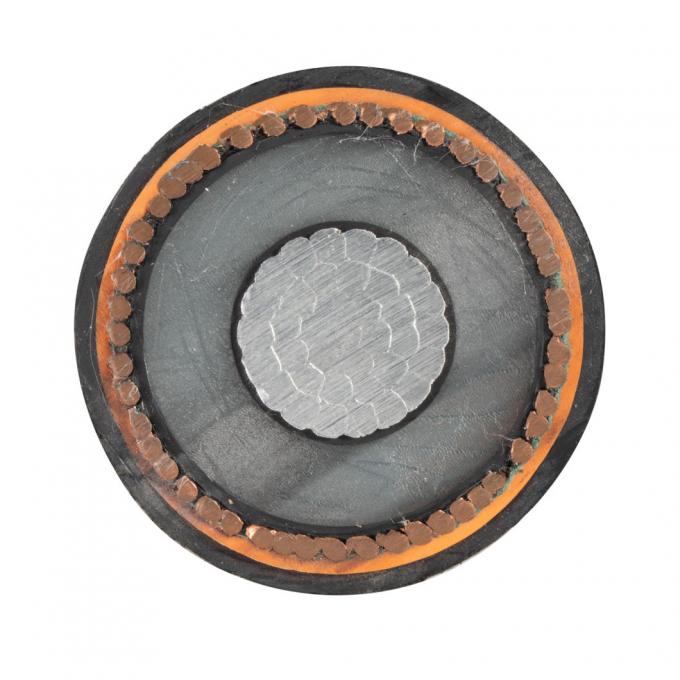

| 単核 | mm2 | 25~1200 | 25~1200 | 35~1200 | 50〜1200 | 50〜1200 | 50〜1200 |

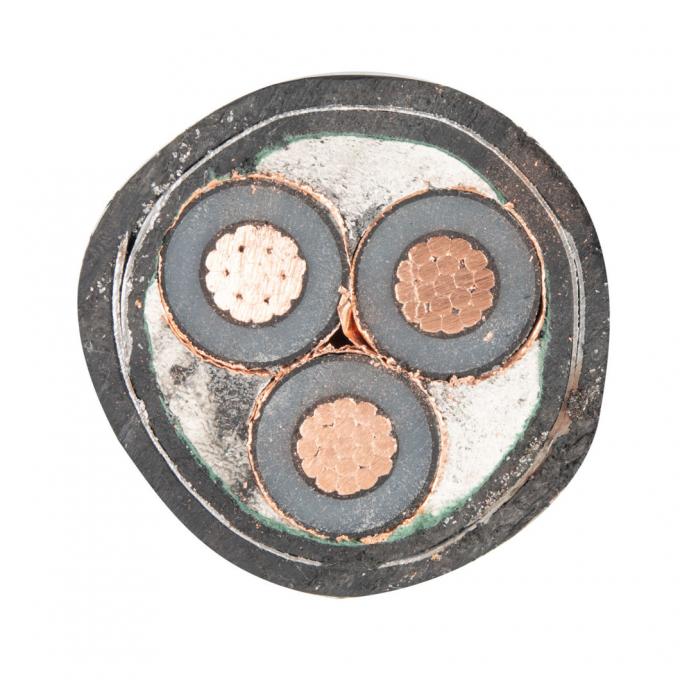

| 3コア | mm2 | 25〜400 | 25〜400 | 35~400 | 50〜400 | 50〜400 | 50〜400 |
| タイプ | 指定 | 申請 | |
| YJV | 銅導体,XLPE断熱,PVCで覆われた電源ケーブル | 室内,トンネルまたはケーブル溝に敷くため,外部の機械的力に耐えられない.単核ケーブルを磁気管に敷くことは許されません. | |
| YJLV | アルミ電導体,XLPE隔熱,PVCで覆われた電源ケーブル | ||
| YJY | 銅導体,XLPE断熱,PE覆い電源ケーブル | ||
| YJLY | アルミニウム電源導体,XLPE断熱,PE覆い電源ケーブル | ||
| YJV22 | 銅導体,XLPE断熱,鋼テープ装甲,PVCで覆われた電源ケーブル | 室内,トンネル内,ケーブル溝内,または直接地面内,外部の機械的力に耐える.単核ケーブルを磁気管に敷くことは許されません. | |
| YJLV22 | アルミ導体,XLPE断熱,鋼テープ装甲,PVCで覆われた電源ケーブル | ||
| YJV23 | 銅導体,XLPE断熱,鋼テープ装甲,PE覆い電源ケーブル | ||
| YJLV23 | アルミ導体,XLPE断熱,鋼テープ装甲,PE覆い電源ケーブル | ||
| YJV32 | 銅導体,XLPE断熱,鋼鉄線を装甲,PVCで覆われた電源ケーブル | 室内,トンネルケーブルの溝,井戸または直接地中に敷設可能,外部の機械力や一定の引力に対応する. | |
| YJLV32 | アルミ導体,XLPE断熱,鋼鉄ワイヤ装甲,PVC覆い電源ケーブル | ||
| YJV33 | 銅導体,XLPE隔熱,鋼鉄ワイヤ装甲,PE覆い電源ケーブル | ||
| YJLV33 | アルミ導体,XLPE断熱,鋼鉄ワイヤ装甲,PE覆い電源ケーブル | ||
ケーブルデータ
|
指揮者 |
隔熱厚さ (mm) |
銅テープスクリーン (約) (mm) |
PVC 床の厚さ (mm) |
装甲線の外径 (mm) |
蓋の厚さ (mm) |
外径 (約) (mm) |
銅コアケーブル重量 (kg/km) |
アルミコアケーブル重量 (kg/km) |
||
|
横切りの面積 (mm2) |
構造 |
外径 (mm) |
||||||||
|
25 |
コンパクトラウンド |
6.0 |
3.4 |
0.1 |
1.3 |
2.5 |
2.5 |
48.0 |
4175 |
3703 |
|
35 |
コンパクトラウンド |
7.2 |
3.4 |
0.1 |
1.3 |
2.5 |
2.6 |
50.8 |
4733 |
4072 |
|
50 |
コンパクトラウンド |
8.4 |
3.4 |
0.1 |
1.4 |
2.5 |
2.7 |
53.8 |
5491 |
4547 |
|
70 |
コンパクトラウンド |
10.0 |
3.4 |
0.1 |
1.5 |
2.5 |
2.8 |
57.6 |
6446 |
5124 |
|
95 |
コンパクトラウンド |
11.7 |
3.4 |
0.1 |
1.5 |
2.5 |
2.9 |
61.5 |
7530 |
5737 |
|
120 |
コンパクトラウンド |
13.1 |
3.4 |
0.1 |
1.6 |
2.5 |
3.0 |
64.9 |
8628 |
6363 |
|
150 |
コンパクトラウンド |
14.6 |
3.4 |
0.1 |
1.6 |
2.5 |
3.1 |
68.3 |
9794 |
6963 |
|
185 |
コンパクトラウンド |
16.3 |
3.4 |
0.1 |
1.7 |
2.5 |
3.3 |
72.6 |
11326 |
7834 |
|
240 |
コンパクトラウンド |
18.5 |
3.4 |
0.1 |
1.8 |
3.15 |
3.5 |
79.2 |
14268 |
9737 |
|
300 |
コンパクトラウンド |
20.7 |
3.4 |
0.1 |
1.9 |
3.15 |
3.6 |
84.8 |
16641 |
10978 |
|
400 |
コンパクトラウンド |
23.8 |
3.4 |
0.1 |
2.0 |
3.15 |
3.9 |
92.3 |
20362 |
12811 |
|
500 |
コンパクトラウンド |
26.6 |
3.4 |
0.1 |
2.1 |
3.15 |
4.1 |
99.3 |
24203 |
14764 |
ケーブルタイプ:
N2xsery: これは,欧州標準HD 620に準拠する電源ケーブルの一種である.銅導体,XLPE (クロスリンクポリエチレン) 隔熱,および装甲層を有する.N2xseryの"e"は,それが火の拡散に対する抵抗を向上させたことを示しています.
N2xsey: N2xseryと同様に,N2xseyは,欧州標準HD 620を満たす別のタイプの電源ケーブルです.また,銅導体とXLPE隔熱があります.N2xsery のような火の拡散耐性が高くない.
定位電圧:
ケーブルは11kV,22kV,および33kVを含むさまざまな電圧評価で利用可能である.これらの評価は,ケーブルが安全に動作できる最大電圧を示します.
XLPE (クロスリンクポリエチレン) 断熱ケーブルは,XLPE材料で断熱された電導線を有する電源ケーブルを指します.XLPE は,優れた電気特性 で 知ら れ て いる 耐熱 ポリマー です電力伝送および配送業界における様々な用途で人気のある選択となっています.
隔熱材料:XLPEは,化学的に交叉結合されたポリエチレンの一種である.この交叉結合プロセスは,隔熱の熱性および機械的特性を向上させる.結合していない材料と比較してより堅固で耐久性がある.
電気性能:XLPE隔熱は高介電強度,低介電損失,優れた隔熱耐性を有します.効率的な電源伝送を可能にする一方で エネルギー損失を最小限に抑える.
熱特性:XLPE保温材は,従来のPVC (ポリビニル塩化物) 保温材よりも高温耐える.これは,より高い温度評価を必要とするアプリケーションに適したXLPEケーブルを作ります.
環境 耐性: XLPE 隔熱材は,湿気,化学物質,紫外線などの環境ストレスに強い耐性を備えています.これは,室内および屋外設置に適したXLPEケーブルを作ります.
