プロダクト細部
起源の場所: 中国
ブランド名: Qifan
証明: ISO, CCC, CE, RoHS, TUV
モデル番号: YJV32 YJLV32
支払及び船積みの言葉
最小注文数量: 100m
価格: usd3-8/meter

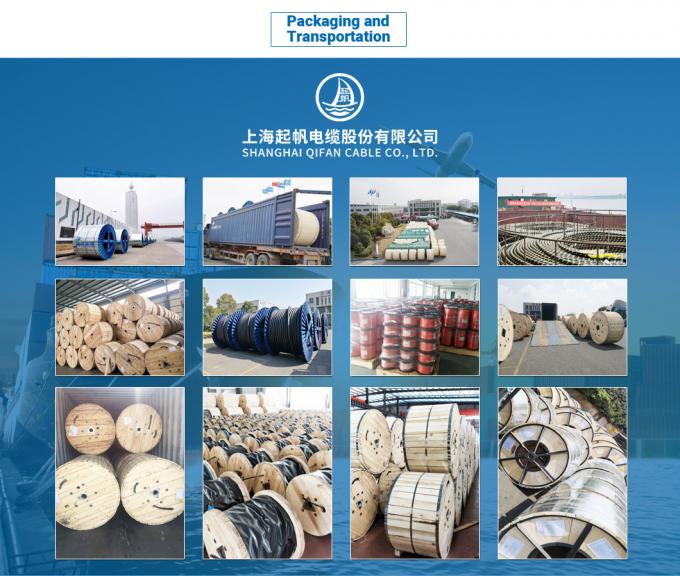

パッケージの詳細: 木製ドラム 梱包詳細 内包: 木製のリール,プラスチックリール,紙のリール 外包: カートンボックス,引き出す箱,パレット利用可能
受渡し時間: 30~45日
支払条件: D/A,D/P,L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 50000K メートル/月
モデル番号: |
YJV32 YJLV32 |
ワイヤーコア材料: |
純粋な溶解された柔らかい銅 |
モデル: |
Yjlv32 |
ブランド: |
キファン |
試供品: |
そうだ |
スタッフ: |
3048 |
スタンダード: |
IEC BS En VDE |
エンジニアいいえ。: |
206 |
工場番号: |
3 工場 12 ワークショップ |
輸送パッケージ: |
ドラム |
仕様: |
25~1600mm2 |
商標: |
キファン |
原産地: |
中国 |
HSコード: |
8544601290 |
供給の能力: |
月間50000km |
適用する: |
建設,上部,地下,工業,発電所 |
電圧: |
中型の電圧ケーブル |
流動: |
DCとAC |
断熱材料: |
XLPE |
蓋材: |
PVC |
材料の形状: |
丸いワイヤ |
サンプル: |
US$ 0/メートル 1 メートル(最小注文) |サンプルのリクエスト |
モデル番号: |
YJV32 YJLV32 |
ワイヤーコア材料: |
純粋な溶解された柔らかい銅 |
モデル: |
Yjlv32 |
ブランド: |
キファン |
試供品: |
そうだ |
スタッフ: |
3048 |
スタンダード: |
IEC BS En VDE |
エンジニアいいえ。: |
206 |
工場番号: |
3 工場 12 ワークショップ |
輸送パッケージ: |
ドラム |
仕様: |
25~1600mm2 |
商標: |
キファン |
原産地: |
中国 |
HSコード: |
8544601290 |
供給の能力: |
月間50000km |
適用する: |
建設,上部,地下,工業,発電所 |
電圧: |
中型の電圧ケーブル |
流動: |
DCとAC |
断熱材料: |
XLPE |
蓋材: |
PVC |
材料の形状: |
丸いワイヤ |
サンプル: |
US$ 0/メートル 1 メートル(最小注文) |サンプルのリクエスト |
製品説明| ポイント | カテゴリーA,B について | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| カテゴリーA,B について | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| 単核 | mm2 | 25~1200 | 25~1200 | 35~1200 | 50〜1200 | 50〜1200 | 50〜1200 |
| 3コア | mm2 | 25〜400 | 25〜400 | 35~400 | 50〜400 | 50〜400 | 50〜400 |
| タイプ | 指定 | 申請 | |
| YJV | 銅導体,XLPE断熱,PVCで覆われた電源ケーブル | 室内,トンネルまたはケーブル溝に敷くため,外部の機械的力に耐えられない.単核ケーブルを磁気管に敷くことは許されません. | |
| YJLV | アルミ電導体,XLPE隔熱,PVCで覆われた電源ケーブル | ||
| YJY | 銅導体,XLPE断熱,PE覆い電源ケーブル | ||
| YJLY | アルミニウム電源導体,XLPE断熱,PE覆い電源ケーブル | ||
| YJV22 | 銅導体,XLPE断熱,鋼テープ装甲,PVCで覆われた電源ケーブル | 室内,トンネル内,ケーブル溝内,または直接地面内,外部の機械的力に耐える.単核ケーブルを磁気管に敷くことは許されません. | |
| YJLV22 | アルミ導体,XLPE断熱,鋼テープ装甲,PVCで覆われた電源ケーブル | ||
| YJV23 | 銅導体,XLPE断熱,鋼テープ装甲,PE覆い電源ケーブル | ||
| YJLV23 | アルミ導体,XLPE断熱,鋼テープ装甲,PE覆い電源ケーブル | ||
| YJV32 | 銅導体,XLPE断熱,鋼鉄線を装甲,PVCで覆われた電源ケーブル | 室内,トンネルケーブルの溝,井戸または直接地中に敷設可能,外部の機械力や一定の引力に対応する. | |
| YJLV32 | アルミ導体,XLPE断熱,鋼鉄ワイヤ装甲,PVC覆い電源ケーブル | ||
| YJV33 | 銅導体,XLPE隔熱,鋼鉄ワイヤ装甲,PE覆い電源ケーブル | ||
| YJLV33 | アルミ導体,XLPE断熱,鋼鉄ワイヤ装甲,PE覆い電源ケーブル | ||
SWA 装甲型3コアケーブル,XLPE隔熱.定位電圧3.6/6 (7.2) kV3.8/6.6 (7.2) KVケーブルデータ
CU/XLPE/PVC/SWA/PVC
|
指揮者 |
隔熱厚さ (mm) |
銅テープスクリーン (約) (mm) |
B についてエッジの厚さ (mm) |
装甲線の外径 (mm) |
蓋の厚さ (mm) |
外径 (約) (mm) |
銅コアケーブル重量 (kg/km) |
アルミコアケーブル重量 (kg/km) |
||
|
横切りの面積 (mm2) |
構造 |
外径 (mm) |
||||||||
|
25 |
コンパクトラウンド |
6.0 |
2.5 |
0.1 |
1.2 |
2.0 |
2.3 |
42.1 |
3317 |
2845 |
|
35 |
コンパクトラウンド |
7.2 |
2.5 |
0.1 |
1.3 |
2.5 |
2.5 |
46.7 |
4312 |
3651 |
|
50 |
コンパクトラウンド |
8.4 |
2.5 |
0.1 |
1.3 |
2.5 |
2.5 |
49.3 |
4972 |
4028 |
|
70 |
コンパクトラウンド |
10.0 |
2.5 |
0.1 |
1.4 |
2.5 |
2.7 |
53.3 |
5968 |
4646 |
|
95 |
コンパクトラウンド |
11.7 |
2.5 |
0.1 |
1.4 |
2.5 |
2.8 |
57.2 |
7033 |
5239 |
|
120 |
コンパクトラウンド |
13.1 |
2.5 |
0.1 |
1.5 |
2.5 |
2.9 |
60.6 |
8072 |
5807 |
|
150 |
コンパクトラウンド |
14.6 |
2.5 |
0.1 |
1.6 |
2.5 |
3.0 |
64.2 |
9288 |
6456 |
|
185 |
コンパクトラウンド |
16.3 |
2.5 |
0.1 |
1.6 |
2.5 |
3.1 |
68.1 |
10737 |
7245 |
|
240 |
コンパクトラウンド |
18.5 |
2.6 |
0.1 |
1.7 |
2.5 |
3.3 |
73.9 |
12869 |
8339 |
|
300 |
コンパクトラウンド |
20.7 |
2.8 |
0.1 |
1.8 |
3.15 |
3.5 |
81.8 |
16183 |
10520 |
|
400 |
コンパクトラウンド |
23.8 |
3.0 |
0.1 |
2.0 |
3.15 |
3.8 |
90.4 |
20070 |
12519 |
|
500 |
コンパクトラウンド |
26.6 |
3.2 |
0.1 |
2.1 |
3.15 |
4.1 |
99.3 |
24131 |
14692 |
|
指揮者 |
隔熱厚さ (mm) |
銅テープスクリーン (約) (mm) |
床の厚さ (mm) |
装甲線の外径 (mm) |
蓋の厚さ (mm) |
外径 (約) (mm) |
銅コアケーブル重量 (kg/km) |
アルミコアケーブル重量 (kg/km) |
||
|
横切りの面積 (mm2) |
構造 |
外径 (mm) |
||||||||
|
25 |
コンパクトラウンド |
6.0 |
3.4 |
0.1 |
1.3 |
2.5 |
2.5 |
48.0 |
4175 |
3703 |
|
35 |
コンパクトラウンド |
7.2 |
3.4 |
0.1 |
1.3 |
2.5 |
2.6 |
50.8 |
4733 |
4072 |
|
50 |
コンパクトラウンド |
8.4 |
3.4 |
0.1 |
1.4 |
2.5 |
2.7 |
53.8 |
5491 |
4547 |
|
70 |
コンパクトラウンド |
10.0 |
3.4 |
0.1 |
1.5 |
2.5 |
2.8 |
57.6 |
6446 |
5124 |
|
95 |
コンパクトラウンド |
11.7 |
3.4 |
0.1 |
1.5 |
2.5 |
2.9 |
61.5 |
7530 |
5737 |
|
120 |
コンパクトラウンド |
13.1 |
3.4 |
0.1 |
1.6 |
2.5 |
3.0 |
64.9 |
8628 |
6363 |
|
150 |
コンパクトラウンド |
14.6 |
3.4 |
0.1 |
1.6 |
2.5 |
3.1 |
68.3 |
9794 |
6963 |
|
185 |
コンパクトラウンド |
16.3 |
3.4 |
0.1 |
1.7 |
2.5 |
3.3 |
72.6 |
11326 |
7834 |
|
240 |
コンパクトラウンド |
18.5 |
3.4 |
0.1 |
1.8 |
3.15 |
3.5 |
79.2 |
14268 |
9737 |
|
300 |
コンパクトラウンド |
20.7 |
3.4 |
0.1 |
1.9 |
3.15 |
3.6 |
84.8 |
16641 |
10978 |
|
400 |
コンパクトラウンド |
23.8 |
3.4 |
0.1 |
2.0 |
3.15 |
3.9 |
92.3 |
20362 |
12811 |
|
500 |
コンパクトラウンド |
26.6 |
3.4 |
0.1 |
2.1 |
3.15 |
4.1 |
99.3 |
24203 |
14764 |
SWA 装甲型3コアケーブル,XLPE隔熱.定電圧12/20(24) KV12.7/22(24) kV
ケーブルデータ
|
指揮者 |
隔熱厚さ (mm) |
銅テープスクリーン (約) (mm) |
床の厚さ (mm) |
装甲線直径 (mm) |
蓋の厚さ (mm) |
外径 (約) (mm) |
銅コアケーブル重量 (kg/km) |
アルミコアケーブル重量 (kg/km) |
||
|
横切りの面積 (mm2) |
構造 |
外径 (mm) |
||||||||
|
35 |
コンパクトラウンド |
7.2 |
5.5 |
0.1 |
1.5 |
2.5 |
2.9 |
60.8 |
5934 |
5273 |
|
50 |
コンパクトラウンド |
8.4 |
5.5 |
0.1 |
1.6 |
2.5 |
3.0 |
63.8 |
6706 |
5763 |
|
70 |
コンパクトラウンド |
10.0 |
5.5 |
0.1 |
1.6 |
2.5 |
3.1 |
67.5 |
7699 |
6378 |
|
95 |
コンパクトラウンド |
11.7 |
5.5 |
0.1 |
1.7 |
2.5 |
3.3 |
71.7 |
8932 |
7139 |
|
120 |
コンパクトラウンド |
13.1 |
5.5 |
0.1 |
1.8 |
3.15 |
3.4 |
76.4 |
10907 |
8641 |
|
150 |
コンパクトラウンド |
14.6 |
5.5 |
0.1 |
1.8 |
3.15 |
3.5 |
79.9 |
12187 |
9355 |
|
185 |
コンパクトラウンド |
16.3 |
5.5 |
0.1 |
1.9 |
3.15 |
3.6 |
83.9 |
13742 |
10250 |
|
240 |
コンパクトラウンド |
18.5 |
5.5 |
0.1 |
2.0 |
3.15 |
3.8 |
89.3 |
16001 |
11471 |
|
300 |
コンパクトラウンド |
20.7 |
5.5 |
0.1 |
2.1 |
3.15 |
4.0 |
95.0 |
18538 |
12875 |
|
400 |
コンパクトラウンド |
23.8 |
5.5 |
0.1 |
2.2 |
3.15 |
4.2 |
102.3 |
22314 |
14762 |
|
500 |
コンパクトラウンド |
26.6 |
5.5 |
0.1 |
2.3 |
3.15 |
4.4 |
110.2 |
26392 |
16953 |
|
指揮者 |
隔熱厚さ (mm) |
銅テープスクリーン (約) (mm) |
床の厚さ (mm) |
装甲線直径 (mm) |
蓋の厚さ (mm) |
外径 (約) (mm) |
銅コアケーブル重量 (kg/km) |
アルミコアケーブル重量 (kg/km) |
||
|
横切りの面積 (mm2) |
構造 |
外径 (mm) |
||||||||
|
50 |
コンパクトラウンド |
8.4 |
8.0 |
0.1 |
1.8 |
3.15 |
3.5 |
77.3 |
9333 |
8390 |
|
70 |
コンパクトラウンド |
10.0 |
8.0 |
0.1 |
1.8 |
3.15 |
3.6 |
80.9 |
10396 |
9075 |
|
95 |
コンパクトラウンド |
11.7 |
8.0 |
0.1 |
1.9 |
3.15 |
3.7 |
85.0 |
11723 |
9930 |
|
120 |
コンパクトラウンド |
13.1 |
8.0 |
0.1 |
2.0 |
3.15 |
3.8 |
88.4 |
12986 |
10720 |
|
150 |
コンパクトラウンド |
14.6 |
8.0 |
0.1 |
2.0 |
3.15 |
3.9 |
91.8 |
14220 |
11388 |
|
185 |
コンパクトラウンド |
16.3 |
8.0 |
0.1 |
2.1 |
3.15 |
4.0 |
95.9 |
15887 |
12395 |
|
240 |
コンパクトラウンド |
18.5 |
8.0 |
0.1 |
2.2 |
3.15 |
4.2 |
101.2 |
18144 |
13613 |
|
300 |
コンパクトラウンド |
20.7 |
8.0 |
0.1 |
2.3 |
3.15 |
4.4 |
107.0 |
20761 |
15097 |
|
400 |
コンパクトラウンド |
23.8 |
8.0 |
0.1 |
2.4 |
3.15 |
4.6 |
114.3 |
24824 |
17273 |
|
500 |
コンパクトラウンド |
26.6 |
8.0 |
0.1 |
2.5 |
3.15 |
4.8 |
122.2 |
29019 |
19580 |
IEC 60502:これは,30kVまでの電圧を指定した電源ケーブルをカバーする国際規格です.この規格では,さまざまなケーブルタイプとそれらの試験手順の要件を指定しています.
BS 7835: これは,電気供給システムで使用される中電圧ケーブルの要件を定める英国の規格です.ケーブルの構築,材料,テストなどの側面をカバーします.
BS 6622:別の英国標準であるBS 6622は,配送ネットワークで使用するための中電圧電源ケーブルに特注しています.ケーブル設計,建設,試験のためのガイドラインを提供します.
VDE: これは,電気,電子および情報技術のためのドイツ協会を指します. VDEは,電気工学と技術に関連する基準と規制を提供します.
ケーブルタイプ:
N2xsey: これは欧州標準HD 620に準拠する電源ケーブルの一種である.銅導体,XLPE (クロスリンクポリエチレン) 隔熱,およびPVCシートを有する.屋外でのエネルギー配給に適しています.
N2xsy: N2xseyと同様に,N2xsyは欧州標準HD 620を満たす別のタイプの電源ケーブルです.また,銅導体,XLPE隔熱,PVCシェイットがあります.屋外での使用のために設計されています.
Yjv32: Yjv32は,中国で一般的に使用される電源ケーブルである.銅導体,XLPE隔熱,鋼テープで装甲されている.外部のエネルギー伝送に使用することができます.
定位電圧:
11kV,20kV,および33kVを含む,さまざまな電圧評価で利用できます. これらの評価は,ケーブルが安全に動作できる最大電圧を示します.
