プロダクト細部
起源の場所: 中国
ブランド名: Qifan
証明: ISO9001, CCC, RoHS
モデル番号: AAC デイジー
支払及び船積みの言葉
最小注文数量: 100m
価格: usd3-8/meter
パッケージの詳細: 木製ドラム 梱包詳細 内包: 木製のリール,プラスチックリール,紙のリール 外包: カートンボックス,引き出す箱,パレット利用可能
受渡し時間: 30~45日
支払条件: D/A,D/P,L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 50000K メートル/月
モデル番号: |
AAC デイジー |
材料の形状: |
丸いワイヤ |
応用範囲: |
トランスミッション電源線 |
ブランド: |
キファン |
保証: |
10 年 |
QC: |
200 |
色: |
シルバー |
輸送パッケージ: |
リルとドラム |
仕様: |
1/0 2/0 4/0 |
商標: |
キファン |
原産地: |
中国 |
HSコード: |
761490000 |
供給の能力: |
日当たり50トン |
タイプ: |
裸で |
コンダクターのタイプ: |
座礁させる |
適用する: |
間接費 |
導体材料: |
アルミニウム |
蓋材: |
裸で |
断熱材料: |
裸で |
モデル番号: |
AAC デイジー |
材料の形状: |
丸いワイヤ |
応用範囲: |
トランスミッション電源線 |
ブランド: |
キファン |
保証: |
10 年 |
QC: |
200 |
色: |
シルバー |
輸送パッケージ: |
リルとドラム |
仕様: |
1/0 2/0 4/0 |
商標: |
キファン |
原産地: |
中国 |
HSコード: |
761490000 |
供給の能力: |
日当たり50トン |
タイプ: |
裸で |
コンダクターのタイプ: |
座礁させる |
適用する: |
間接費 |
導体材料: |
アルミニウム |
蓋材: |
裸で |
断熱材料: |
裸で |

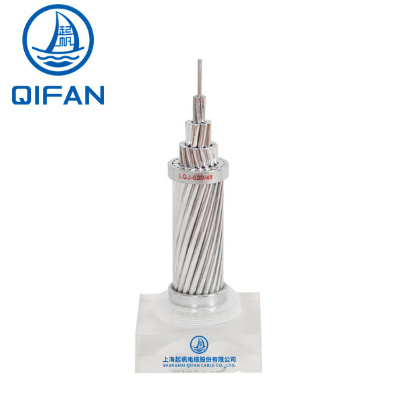

リールとドラム ストランディングキファン 1/0 2/0 4/0 裸 AAC 1350-H19
| コード番号 | 面積 | ワイヤの数 | 直径 | 線形質量 | 定数強度 | 20°Cで最大DC抵抗 | |
| mm2 | ワイヤ | コンディション | kg/km | kN | オム/km | ||
| 10 | 10 | 7 | 1.35 | 4.05 | 27.4 | 1.95 | 2.8633 |
| 16 | 16 | 7 | 1.71 | 5.12 | 43.8 | 3.04 | 1.7896 |
| 25 | 25 | 7 | 2.13 | 6.4 | 68.4 | 4.5 | 1.1453 |
| 40 | 40 | 7 | 2.7 | 8.09 | 109.4 | 6.8 | 0.7158 |
| 63 | 63 | 7 | 3.39 | 10.2 | 172.3 | 10.39 | 0.4545 |
| 100 | 100 | 19 | 2.59 | 12.9 | 274.8 | 17 | 0.2877 |
| 125 | 125 | 19 | 2.89 | 14.5 | 343.6 | 21.25 | 0.2302 |
| 160 | 160 | 19 | 3.27 | 16.4 | 439.8 | 26.4 | 0.1798 |
| 200 | 200 | 19 | 3.66 | 18.3 | 549.7 | 32 | 0.1439 |
| 250 | 250 | 19 | 4.09 | 20.5 | 687.1 | 40 | 0.1151 |
| 315 | 315 | 37 | 3.29 | 23 | 867.9 | 51.97 | 0.0916 |
| 400 | 400 | 37 | 3.71 | 26 | 1102 | 64 | 0.0721 |
| 450 | 450 | 37 | 3.94 | 27.5 | 1239.8 | 72 | 0.0641 |
| 500 | 500 | 37 | 4.15 | 29 | 1377.6 | 80 | 0.0577 |
| 560 | 560 | 37 | 4.39 | 30.7 | 1542.9 | 89.6 | 0.0515 |
| 630 | 630 | 61 | 3.63 | 32.6 | 1738.3 | 100.8 | 0.0458 |
| 710 | 710 | 61 | 3.85 | 34.6 | 1959.1 | 113.6 | 0.0407 |
| 800 | 800 | 61 | 4.09 | 36.8 | 2207.4 | 128 | 0.0361 |
| 900 | 900 | 61 | 4.33 | 39 | 2483.3 | 144 | 0.0321 |
| 1000 | 1000 | 61 | 4.57 | 41.1 | 2759.2 | 160 | 0.0289 |
| 1120 | 1120 | 91 | 3.96 | 43.5 | 3093.5 | 179.2 | 0.0258 |
| 1250 | 1250 | 91 | 4.18 | 46 | 3452.6 | 200 | 0.0231 |
| 1400 | 1400 | 91 | 4.43 | 48.7 | 3866.9 | 224 | 0.0207 |
| 1500 | 1500 | 91 | 4.58 | 50.4 | 4143.1 | 240 | 0.0193 |
| コード名 | 定額 | 番号 | クロス... | 総体 | 体重 | 計算された割れ負荷 | 20°Cで最大DC抵抗 |
| (mm2) | (ミリ) | (mm2) | (ミリ) | (kg/km) | daN | オム/km | |
| ミッジ | 22 | 7/2. 7/2.06 | 23.33 | 6.18 | 64 | 399 | 1.227 |
| アフィス | 25 | 3/3. 3/3.35 | 26.44 | 7.22 | 74 | 411 | 1.081 |
| 蚊 | 25 | 7/2. 7/2.21 | 26.85 | 6.63 | 73 | 459 | 1.066 |
| ウイビル | 30 | 3/3. 3/3.66 | 31.56 | 7.89 | 86 | 486 | 0.9082 |
| 蚊 | 35 | 7/2. 7/2.59 | 36.88 | 7.77 | 101 | 603 | 0.7762 |
| クラゲ | 40 | 7/2. 7/2.79 | 42.8 | 8.37 | 117 | 687 | 0.6689 |
| アリ | 50 | 7/3.10 | 52.83 | 9.3 | 145 | 828 | 0.5419 |
| 飛んで | 60 | 7/3.40 | 63.55 | 10.2 | 174 | 990 | 0.4505 |
| ブルーボトル | 70 | 7/3.66 | 73.65 | 10.98 | 202 | 1134 | 0.3881 |
| イヤリング | 75 | 7/3.78 | 78.55 | 11.34 | 215 | 1194 | 0.3644 |
| ワニ | 80 | 7/3.91 | 84.05 | 11.73 | 230 | 1278 | 0.3406 |
| クレッグ | 90 | 7/4. 7/4.17 | 95.6 | 12.51 | 262 | 1453 | 0.2994 |
| ワスプ | 100 | 7/4. 7/4.39 | 106 | 13.17 | 290 | 1600 | 0.2702 |
| 虫類 | 100 | 19/2 だった67 | 106.4 | 13.35 | 293 | 1742 | 0.2704 |
| ミツバチ | 125 | 7/4. 7/4.90 | 132 | 14.7 | 361 | 1944 | 0.2169 |
| クリケット | 150 | 7/5. 7/5.36 | 157.9 | 16.08 | 432 | 2385 | 0.1818 |
| ホースネット | 150 | 19/3.25 | 157.6 | 16.25 | 434 | 2570 | 0.1825 |
| カタツムリ | 175 | 19/3.53 | 185.9 | 17.65 | 511 | 2863 | 0.1547 |
| シャファー | 200 | 19/3.78 | 213.2 | 18.9 | 587 | 3240 | 0.1349 |
| スパイダー | 225 | 19/3.99 | 237.6 | 19.95 | 654 | 3601 | 0.1211 |
| カワウソ | 250 | 4分の1922 | 265.7 | 21.1 | 731 | 4040 | 0.1083 |
| バタフライ | 300 | 4分の1965 | 322.7 | 23.25 | 888 | 4875 | 0.08916 |
| 蝶 | 350 | 19/5.00 | 373.1 | 25 | 1027 | 5637 | 0.07711 |
| ドローン | 350 | 37/3 だった58 | 372.4 | 25.06 | 1027 | 5745 | 0.07741 |
| ワニ | 400 | 19/5.36 | 428.7 | 26.8 | 1180 | 6473 | 0.0671 |
| 百足動物 | 400 | 37/3 だった78 | 415.2 | 26.46 | 1145 | 6310 | 0.06944 |
| メイバグ | 450 | 37/4 だった09 | 486.1 | 28.63 | 1340 | 7401 | 0.05931 |
| スコーピオン | 500 | 37/4 だった27 | 529.8 | 29.89 | 1461 | 7998 | 0.05441 |
| シカダ | 600 | 37/4 だった65 | 628.3 | 32.55 | 1732 | 9495 | 0.04588 |
| トランチュラ | 750 | 37/5. わかった23 | 794.9 | 36.61 | 2192 | 12010 | 0.03627 |
| コード名 | 総面積 | ストランディングと 線直径 mm |
線形質量 kg/km |
総体 直径 mm |
定額 負荷 を 破る daN |
マックス・D.C 抵抗力 20°C で ≤Ω/k |
|
| AWG または MCM |
mm2 | ||||||
| 桃の鈴 | 6 | 13.29 | 7/1.554 | 37 | 4.67 | 249 | 2.1692 |
| ローズ | 4 | 21.16 | 7/1.961 | 58 | 5.89 | 396 | 1.3624 |
| アイリス | 2 | 33.61 | 7/2. 7/2.474 | 93 | 7.42 | 597 | 0.8577 |
| パンシー | 1 | 42.39 | 7/2. 7/2.776 | 117 | 8.33 | 732 | 0.6801 |
| ポ・ピー | 1/0 | 53.48 | 7/3.119 | 147 | 9.36 | 873 | 0.5390 |
| アスター | 2/0 年齢 | 67.42 | 7/3.503 | 186 | 10.51 | 1100 | 0.4276 |
| フロックス | 3/0 年齢 | 85.03 | 7/3.932 | 234 | 11.80 | 1347 | 0.3390 |
| オックスリップ | 4/0 年齢 | 107.23 | 7/4. 7/4.417 | 296 | 13.26 | 1698 | 0.2688 |
| バレリアン | 250 | 126.71 | 19/2 だった931 | 349 | 14.57 | 2062 | 0.2275 |
| スニースワート | 250 | 126.71 | 7/4. 7/4.80 | 349 | 14.4 | 2007 | 0.2275 |
| ローレル | 266.8 | 135.16 | 19/3.01 | 373 | 15.05 | 2200 | 0.2133 |
| デイジー | 266.8 | 135.16 | 7/4. 7/4.96 | 373 | 14.9 | 2141 | 0.2133 |
| パイオニー | 300 | 152.0 | 19/3.193 | 419 | 15.97 | 2403 | 0.1896 |
| チューリップ | 336.4 | 170.45 | 19/3.381 | 470 | 16.91 | 2695 | 0.1691 |
| ザッフィール | 350 | 177.35 | 19/3.447 | 489 | 17.24 | 2804 | 0.1625 |
| カンナ | 397.5 | 201.42 | 19/3.673 | 555 | 18.36 | 3184 | 0.1431 |
| ゴールデントウフト | 450 | 228 | 19/3.909 | 629 | 19.55 | 3499 | 0.1264 |
| シリンガ | 477 | 241.68 | 37/2 だった882 | 666 | 20.19 | 3849 | 0.1193 |
| コスモス | 477 | 241.68 | 4分の19023 | 666 | 20.12 | 3708 | 0.1193 |
| ハイアシンス | 500 | 253.35 | 37/2 だった951 | 698 | 20.65 | 4035 | 0.1138 |
| ツィニア | 500 | 253.35 | 4分の1912 | 698 | 20.6 | 3888 | 0.1138 |
| ダリア | 556.5 | 282 | 4分の19346 | 777 | 21.73 | 4327 | 0.1022 |
| 梅芽 | 556.5 | 282 | 37/3 だった114 | 777 | 21.79 | 4362 | 0.1022 |
| メイドスウィート | 600 | 304 | 37/3 だった233 | 838 | 22.63 | 4703 | 0.0948 |
| オーキディア | 636 | 322.25 | 37/3 だった33 | 888 | 23.31 | 4985 | 0.0894 |
| ハウチェラ | 650 | 329.35 | 37/3 だった366 | 908 | 23.56 | 5095 | 0.0875 |
| フラグ | 700 | 354.71 | 61/2 だった72 | 978 | 24.48 | 5146 | 0.0813 |
| コード番号 | 計算された面積 | ストランディングとワイヤー 直径 | 総直径 | 線形質量 | 計算された割れ負荷 | 最大DC抵抗 20°C |
| mm2 | mm2 | mm | mm | kg/km | daN | オー,km |
| 16 | 15.89 | 7/1.70 | 5.1 | 44 | 290 | 1.8018 |
| 25 | 24.25 | 7/2. 7/2.10 | 6.3 | 67 | 425 | 1.1808 |
| 35 | 34.36 | 7/2 50 | 7.5 | 94 | 585 | 0.8332 |
| 50 | 49.48 | 7/3.00 | 9 | 135 | 810 | 0.5786 |
| 50 | 48.36 | 19/1.80 | 9 | 133 | 860 | 0.595 |
| 70 | 65.82 | 19/2 だった10 | 10.5 | 181 | 1150 | 0.4371 |
| 95 | 93.27 | 19/2 だった50 | 12.5 | 256 | 1595 | 0.3084 |
| 120 | 117 | 19/2 だった50 | 14 | 322 | 1910 | 0.2459 |
| 150 | 147.1 | 37/2 だった25 | 15.2 | 406 | 2570 | 0.196 |
| 185 | 181.6 | 37/2 だった50 | 17.5 | 501 | 3105 | 0.1587 |
| 240 | 242.54 | 61/2 だった25 | 20.2 | 670 | 4015 | 0.1191 |
| 300 | 299.43 | 61/2 だった50 | 22.5 | 827 | 4850 | 0.0965 |
| 400 | 400.14 | 61/2 だった89 | 26 | 1105 | 6190 | 0.07221 |
| 500 | 499.83 | 61/3 だった23 | 29.1 | 1381 | 7600 | 0.05781 |
| 625 | 626.2 | 91/2 だった96 | 32.6 | 1733 | 9690 | 0.04625 |
| 500 | 802.1 | 91/3 だった35 | 36.8 | 2219 | 12055 | 0.03611 |
| 1000 | 999.71 | 91/3 だった74 | 41.1 | 2766 | 14845 | 0.02897 |
"リールとドラム・ストランディング1/0 2/0 4/0 Bare AAC 1350-H19"は,電気送電および配電に使用される裸のオーバーヘッド電導体の一種を指します.
リールとドラムストランディング:これは,導管がストランディングされ,便利な取り扱いと設置のためにリールまたはドラムに供給されていることを示します.ストランディング は,複数の アルミ の 単一の 糸 を 巻き込み,より 大きい 導体 を 形成 する.
1/0, 2/0, 4/0:これらの数字は導体サイズまたは横断面を表します.この場合,1/0, 2/0,および4/0は,裸の上空導体のために一般的に使用されるサイズです.サイズは,通常,アメリカンワイヤー・ガージ (AWG) または円形ミルで指定されます..
裸AAC:AACは"All Aluminum Conductor"を略している.これは,電導体は追加の金属コーティングなしで完全にアルミニウムでできていることを意味します.空気 電源 線 に は,通常 断熱 装置 が 必要 で ない 場所 で,裸 の 導体 が 用い られ ます.
1350-H19: 1350-H19 は,導体に使用されるアルミニウムの特定の合金と耐性を表します.1350号はアルミニウムの合金を表します.主にアルミニウムと少量の他の元素で構成されているH19は,アルミニウムの耐性または硬さを表し,そのアルミニウムは,望ましい機械的性質を達成するために特定の熱処理を受けたことを示します.
