ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                XLPE EHV 電源ケーブル, 600V EHV 電源ケーブル, XHHW超高電圧ケーブル


モデル番号:	XHHW	応用範囲:	建設
ブランド:	キファン	スタンダード:	UL 44
輸送パッケージ:	ロールドラム	仕様:	14AWG-1000MCM
商標:	キファン	原産地:	中国
HSコード:	8544492100	供給の能力:	月間50000km
タイプ:	断熱	コンダクターのタイプ:	座礁させる
適用する:	の地下熱すること頭上式	導体材料:	銅
断熱材料:	XLPE	材料の形状:	丸いワイヤ
サンプル:	US$ 0/ピース 1ピース ((Min.注文) サンプルを要求する

モデル番号:	XHHW
応用範囲:	建設
ブランド:	キファン
スタンダード:	UL 44
輸送パッケージ:	ロールドラム
仕様:	14AWG-1000MCM
商標:	キファン
原産地:	中国
HSコード:	8544492100
供給の能力:	月間50000km
タイプ:	断熱
コンダクターのタイプ:	座礁させる
適用する:	の地下熱すること頭上式
導体材料:	銅
断熱材料:	XLPE
材料の形状:	丸いワイヤ
サンプル:	US$ 0/ピース 1ピース ((Min.注文) サンプルを要求する

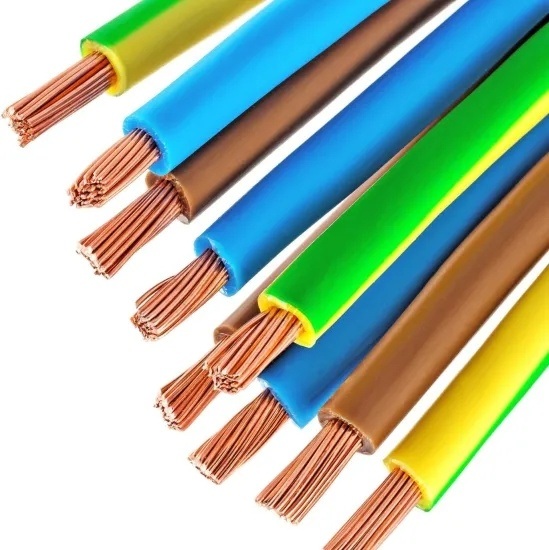

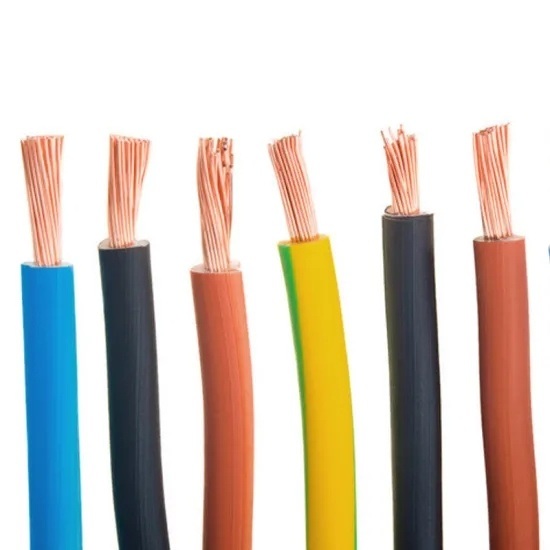

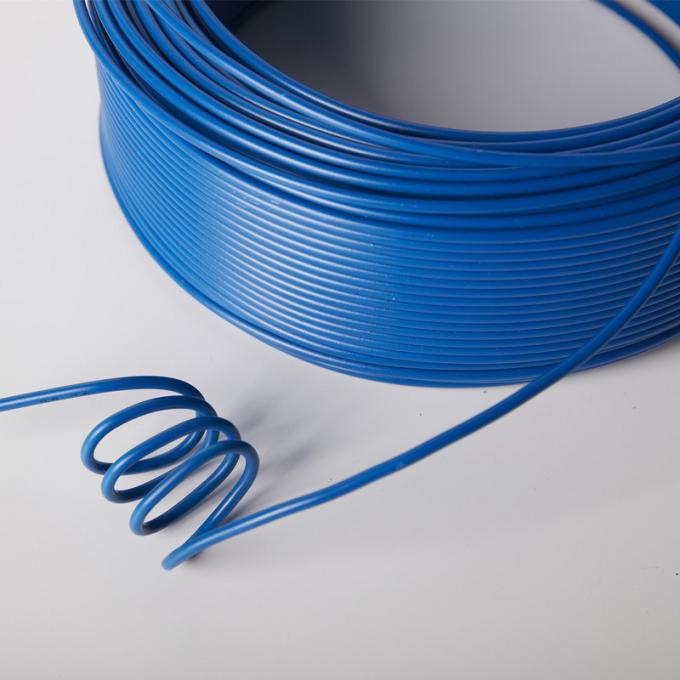

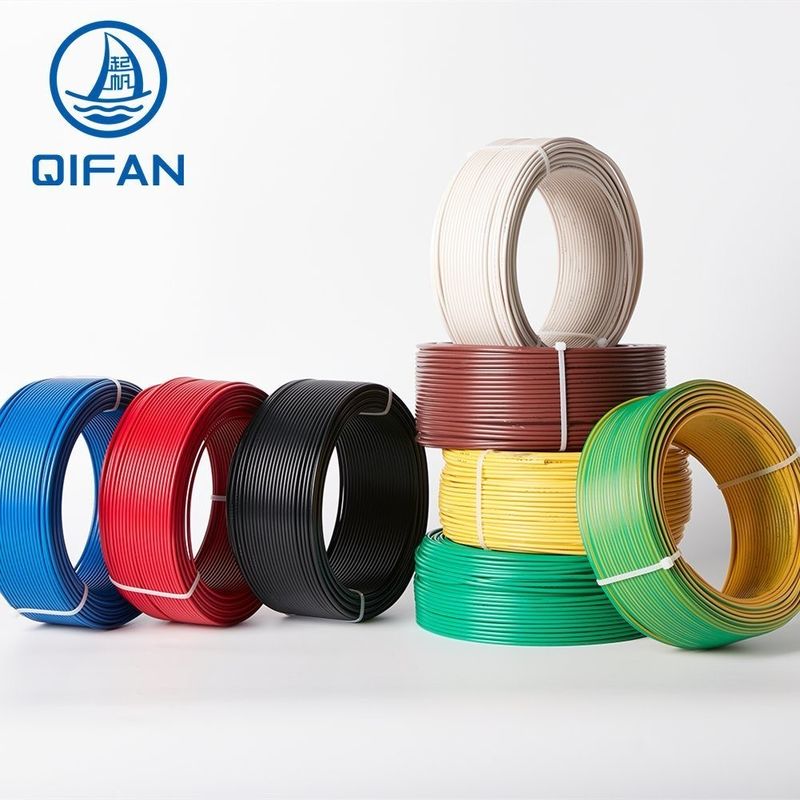

Xhhw EHV 電源ケーブル銅導体 XLPE 隔熱阻燃 600V

製品説明

XHHW XHHW-2-コッパール Co防水剤熱や湿度に耐える
炎阻害剤 600V

1 XHHW-2ケーブルの申請者:

XHHW 断熱線は,一般的には住宅,商業,産業建物,および

電力配給目的の装置

ケーブルは銅とアルミの両 conductor で製造され,通常は管道または他の承認されたサービスレースウェイで走行します.補給器と回路配線XHHW隔熱は,アンダーライターズ・ラボ (UL) によって,90°Cまで乾燥した場所での使用に適していると評価されています.75°Cまで湿った場所です

2 XHHW-2ケーブルの標準:

ULは標準44に準拠してXHHW-2型として記載している.

3 XHHW-2ケーブルの構築:

XHHW-2 アルミ電導はAlumaFlex AA-8000シリーズアルミ合金で,コンパクトな鎖状.

隔熱材は,摩擦,湿気,熱に耐える熱固定型交叉結合ポリエチレンです.電導体サイズはAWG 2以上で,黒で太陽光に耐えるように記載されています.

4 XHHW-2ケーブルの仕様:

XHHW-2電導体は,次の条件を満たす:
• ASTM - 適用されるすべての規格
• UL 標準 44
• NOM-ANCE 90°C
連邦規格A-A-59544
• 国営電気コード,NFPA 70,2011年版
• NEMA WC 70 建設要件
• 500km/hより大きいSIMpull ®製品
• RoHS/Reach に準拠する

5 XHHWケーブルのパラメータ

断熱装置
厚さ
ミルノミナルオーダーダースミル約
単位重量
1000フィート (ポンド)

指揮者		断熱装置厚さミル	名義的な過剰摂取量	およそ単位重量 1000フィート (ポンド)	許容されるアムパシティ
サイズ AWG または kcmil	番号ストランド	断熱装置厚さミル	名義的な過剰摂取量	およそ単位重量 1000フィート (ポンド)	90°C
14	7	30	131	18	15
12	7	30	149	26	20
10	7	30	173	39	30
8	7	45	232	66	55
6	7	60	298	105	75
4	7	60	345	158	100
3	7	60	372	193	115
2	2	60	403	237	130
1	19	80	482	311	145
1/0	19	80	522	383	170
2/0 年齢	19	80	566	471	195
3/0 年齢	19	80	617	582	225
4/0 年齢	19	80	672	719	260
250	37	95	749	865	290
300	37	95	800	1021	320
350	37	95	851	1177	350
400	37	95	895	1337	380
500	37	95	977	1645	430
600	61	95	1086	1990	475
750	61	110	1189	2457	535
1000	61	110	1338	3232	615
